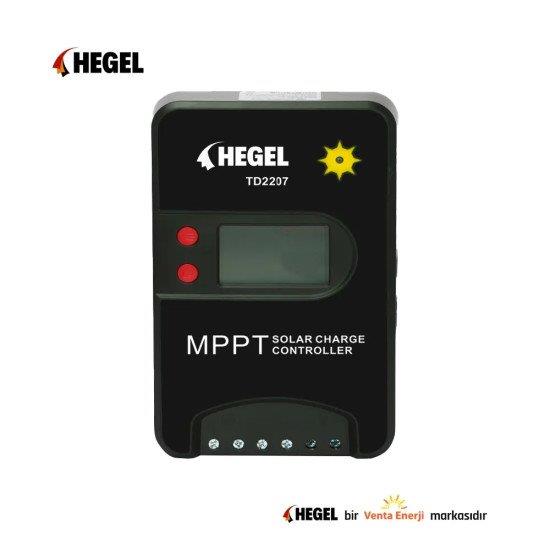

20A MPPT SOLAR ŞARJ KONTROL CİHAZI

Temel Sistem ve Akım Parametreleri

• Model: TD2207

• Sistem Nominal Gerilimi: 12/24V DC (Otomatik algılama)

• Nominal Şarj Akımı: 20A

• Nominal Deşarj Akımı: 20A

Güneş Paneli (PV) Girişi

• Maks. PV Açık Devre Gerilimi: 75V

• MPPT Voltaj Aralığı: (Aku¨ Voltajı+2V)∼65V

• Nominal Şarj Gücü:

  • 12V sistemde: 260W

  • 24V sistemde: 520W

Akü Yönetimi ve Koruma

• Akü Voltaj Aralığı: 8V ∼32V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı.

• Düşük Voltaj Kesme (LVD):

  • Standart: 11.0V

  • Ayarlanabilir Aralık: 9V ∼12V ( 24V sistemde 2 ile çarpılır)

• Düşük Voltaj Yeniden Bağlanma (LVR):

  • Standart: 12.6V

  • Ayarlanabilir Aralık: 11V ∼13.5V (24V sistemde 2 ile çarpılır)

Şarj Voltaj Ayarları

• Tampon Voltaj (Float):

  • Standart: 13.8V

  • Ayarlanabilir Aralık: 13V ∼15V (24V sistemde 2 ile çarpılır)

• Takviye Voltajı (Boost):

  • Standart: 14.4V

  • Ayarlanabilir Aralık: 14V ∼17V (24V sistemde 2 ile çarpılır)

Diğer Teknik Detaylar

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: ≤28mA

  • 24V sistemde: ≤19mA

• Deşarj Devresi Voltaj Düşüşü: ≤0.12V

• Sıcaklık Kompanzasyon Katsayısı: −4mv/∘C/2V
