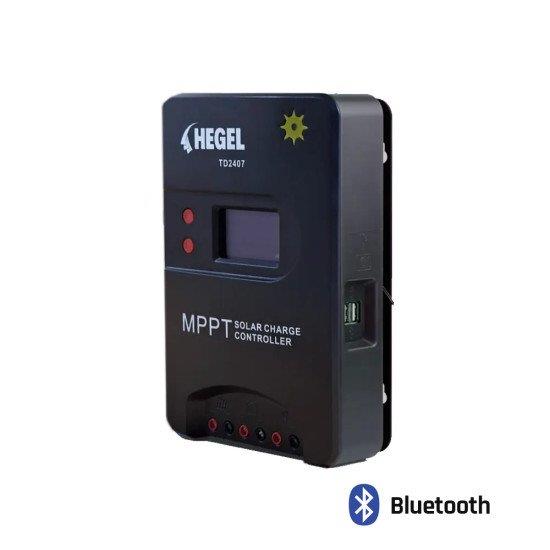

40A BLUETOOTH'LU MPPT ŞARJ KONTROL CİHAZI

Temel Sistem Bilgileri

• Model: TD2407BT (Bluetooth özellikli)

• Sistem Nominal Gerilimi: 12/24V DC Otomatik algılama

• Nominal Şarj Akımı: 40A

• Nominal Deşarj Akımı: 40A

Güneş Paneli (PV) Giriş Parametreleri

• Maks. PV Açık Devre Gerilimi: 100V

• MPPT Voltaj Aralığı: (Aku¨ Voltajı+2V)∼65V

• Nominal Şarj Gücü:

  • 12V sistemde: 520W

  • 24V sistemde: 1040W

Akü Yönetimi ve Voltaj Ayarları

• Akü Voltaj Aralığı: 8V ∼32V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı seçenekleri mevcuttur.

ŞARJ VOLTAJLARI (AYARLANABİLİR)

• Tampon Voltaj (Float): 13.8V (Ayarlanabilir Aralık: 13V ∼15V; 24V için ×2)

• Takviye Voltajı (Boost): 14.4V (Ayarlanabilir Aralık: 14V ∼17V; 24V için ×2)

DÜŞÜK VOLTAJ KORUMA (LVD)

• Düşük Voltaj Kesme (LVD): 11.0V (Ayarlanabilir Aralık: 9V ∼12V; 24V için ×2)

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (Ayarlanabilir Aralık: 11V ∼13.5V; 24V için ×2)

Diğer Teknik Detaylar



• Bluetooth İşlevi: VAR (Uzaktan izleme ve ayar yapma imkanı sağlar.)

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: ≤28mA

  • 24V sistemde: ≤19mA

• Deşarj Devresi Voltaj Düşüşü: ≤0.12V

• Sıcaklık Kompanzasyon Katsayısı: −4mv/∘C/2V
